Hydrauliske cylindre, som kerneaktuatorerne i hydrauliske systemer, er hovedsageligt ansvarlige for effektivt at omdanne hydraulisk energi til mekanisk energi for at opnå lineær frem- og svingende bevægelse. Med sin enkle struktur og stabile ydeevne bruges den ofte i vid udstrækning i forskellige typer maskiner til at erstatte komplekse reduktionsenheder og give gapless og glat bevægelse. Outputkraften af den hydrauliske cylinder er tæt knyttet til det effektive område af ?? stemplet og trykforskellen i begge ender. Dens grundlæggende struktur inkluderer kernekomponenter såsom cylindertønde, cylinderhoved, stempel og stempelstang, tætningsindretning osv., Og bufferen og udstødningsindretningen er konfigureret i henhold til faktiske behov.
Strukturen afHydrauliske cylindreer ændret, så dens klassificeringsmetoder er også forskellige. I henhold til dens bevægelsestilstand kan hydrauliske cylindre opdeles i to typer: lineær frem- og tilbagegående bevægelsestype og roterende svingningstype. På samme tid kan hydrauliske cylindre i henhold til virkningen af det hydrauliske tryk opdeles i enkeltvirkende type og dobbeltvirkende type. Derudover er den strukturelle form også en vigtig dimension af klassificering, herunder stempeltype, stempletype, multi-trins teleskopisk ærmetype og gearstativtype. Derudover er installationsformularen og trykniveauet for den hydrauliske cylinder også grundlaget for dens klassificering, såsom forskellige installationsmetoder, såsom slipsstænger, øreringe, basisfødder, hængselsaksler og forskellige trykniveauer, såsom 16MPa, 25MPa og 31,5MPa.
Hydrauliske cylindre er en enhed, der omdanner flydende energi til mekanisk energi. Det kan modstå store kræfter, fordi dens arbejdsvæske kan transmittere kraft, så den hydrauliske cylinder let kan modstå store belastninger. Det løber glat, og da strømmen af arbejdsvæsken er kontinuerlig, vil der ikke være nogen indflydelse og vibrationer. På grund af sin enkle struktur, lille størrelse, pålidelig drift og lang levetid er den vidt brugt i industriel produktion og kan tilpasse sig forskellige arbejdsmiljøer og rum. Og det er meget praktisk at kontrollere, og kontrol af den hydrauliske cylinder kan opnås ved at justere trykket og strømmen af det hydrauliske system.
Hydrauliske cylindre har en bred vifte af applikationer i industriel produktion, hovedsageligt inklusive maskinværktøjsindustrier: såsom fræsemaskiner, boremaskiner, drejebænke osv., Der bruges til at kontrollere bevægelsen af fræsningskærere, borebits, værktøjer osv. Metallurgisk industri: det kan bruges til løftning, åbning, lukning, klamme og anden handlingskontrol af udstyr, såsom trommeslag og ruller. Minedrift: Brugt til løft, vipping, klemme og anden kontrol af minemaskineri. Byggeriindustri: Brugt til løft, vipping, klemme og anden kontrol af byggemaskiner, såsom tårnkraner, elevatorer osv. Landbrugsmaskiner: bruges til løft, vipping, styring og anden kontrol af landbrugsmaskiner, såsom traktorer, kombinerer høstere osv.
Hydrauliske cylindre kan opdeles i stempletHydrauliske cylindre, stemplet hydrauliske cylindre, teleskopiske hydrauliske cylindre og swing hydrauliske cylindre i henhold til deres struktur og driftskarakteristika. De har hver især strukturelle fordele og behandling af egenskaber.

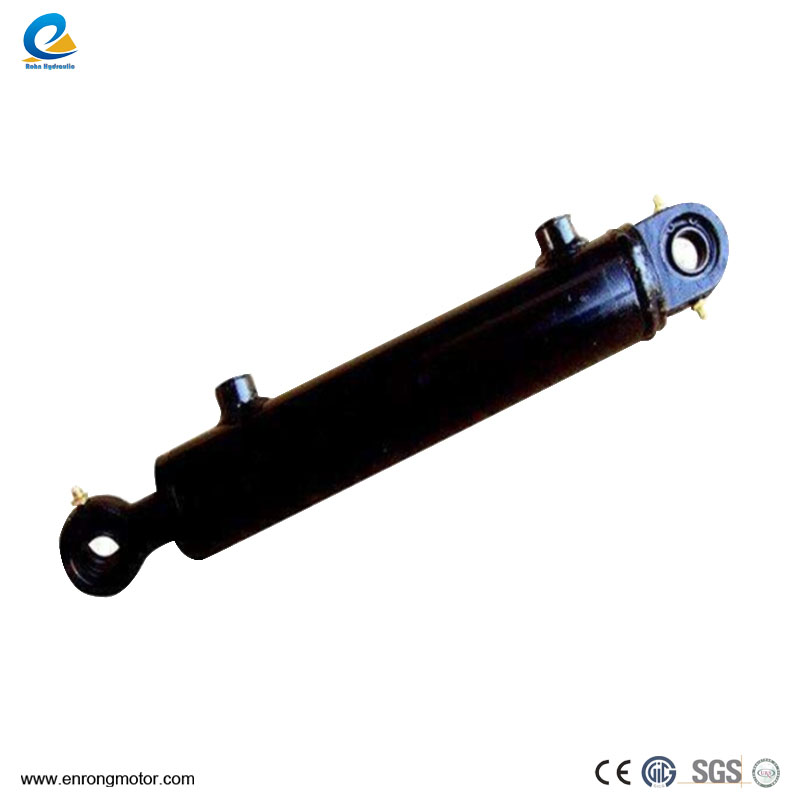

Stempelhydrauliske cylindre er opdelt i enkeltstang- og dobbeltstangstrukturer med dobbeltvirkende og enkeltvirkende former. Det karakteristiske ved stempelbevægelse er ensrettet, hvilket kræver, at ekstern kraft skubber i den modsatte retning, mens dobbeltvirkende cylindre kan bevæge sig i to retninger gennem hydraulisk tryk. Det karakteristiske ved en enkelt stempelstanghydraulisk cylinder er, at den kun har en stempelstang i den ene ende. Figuren viser en typisk hydraulisk cylinder med et enkelt stempel med indløbs- og udløbsolieporte A og B i begge ender. Disse olieporte kan fodres med trykolie eller returolie og derved opnå bevægelse i to retninger. Derfor kaldes denne type hydraulisk cylinder en dobbeltvirkende cylinder.
Stempelbevægelsen af stemplet hydraulisk cylinder er ensrettet, og dens omvendte bevægelse kræver ekstern kraft at opnå. På trods af dette er dens slagtilfælde normalt længere end for en enkelt stempelstanghydraulisk cylinder. Stempelhydrauliske cylindre inkluderer hovedsageligt to strukturer: enkelt stang og dobbeltstang. Deres fikseringsmetoder kan opdeles i to kategorier: cylinderlegeme -fiksering og stempelstangfiksering. I henhold til virkningen af hydraulisk tryk kan det opdeles i enkeltvirkende og dobbeltvirkende typer.
Stemplet hydraulisk cylinder er et enkeltvirkende design, bevægelsen er drevet af hydraulisk tryk, og returslag kræver ekstern kraft. Det er velegnet til langspidsapplikationer, men på grund af stemplets vægt er det nødvendigt at undgå deformation forårsaget af sin egen vægt, når den bruges vandret. Der er ingen kontakt mellem stemplet og cylinderhylsen, og det understøttes kun af cylinderhylsen, som forenkler behandlingsproblemet i cylinderhylsen og er især velegnet til at fremstille langglets hydrauliske cylindre.
På grund af den store vægt af stemplet, kan det falde på grund af sin egen vægt, når den placeres vandret, hvilket resulterer i ensidig slid af tætningen og guiden, så det er mere velegnet at bruge det lodret. Stemplet er altid under pres under arbejdet, så det skal have tilstrækkelig stivhed til at opretholde stabilitet.
Teleskopiske hydrauliske cylindre opnår lange slag gennem stempler på flere trin og bruges ofte i ingeniørmaskiner. Når stemplet trækkes tilbage, er længden kortere, og outputhastigheden og kraften ændres. Den teleskopiske hydrauliske cylinder indeholder to eller flere stadier af stempler, der strækker sig i rækkefølge fra stort til lille og trækkes tilbage i rækkefølge fra små til store. Denne hydrauliske cylinder kan opnå et længere slag, og på samme tid er den kort i længden, når den trækkes tilbage og har en kompakt struktur. Det bruges ofte i ingeniørmaskiner og landbrugsmaskiner. Når flere stempler bevæger sig i rækkefølge, ændres deres outputhastighed og outputkraft.
Swing hydrauliske cylindre bruges i maskiner, der kræver rotationsbevægelse. Sving eller rotationsbevægelse opnås ved at ændre det hydrauliske tryk. Strukturen har enkeltblader, dobbeltblade og spiralsving. Swing hydrauliske cylindre er hydrauliske cylindre med en speciel struktur, og deres udgangsbevægelse er sving eller rotationsbevægelse. Denne hydrauliske cylinder bruges ofte i mekaniske systemer, der kræver rotationsbevægelse, såsom ingeniørmaskiner, metallurgisk maskiner osv. Dets arbejdsprincip er at kontrollere svingvinklen og kraft af stemplet ved at ændre retning og størrelse af det hydrauliske tryk, således at opnå den krævede rotationsbevægelse. Sving hydrauliske cylindre, som nøgleaktuatorer, der udsender drejningsmoment og opnår frem- og tilbagegående bevægelse, har forskellige designformer, herunder enkeltblade, dobbeltblade og spiralsving.
Hydrauliske cylindre er en meget vigtig hydraulisk komponent, der har egenskaberne ved at bære store kræfter, der kører glat og er meget pålidelige. De er vidt brugt i værktøjsmaskiner, metallurgi, minedrift, byggeri, landbrug og andre felter.
